网关
发布时间: 2017-11-28 14:23
网关发展趋势
（1）网关功能复杂化：集成越来越多的各种总线标准
（2）CAN增多，主流车厂匹配带6路CAN的网关
（3）下一代汽车总线FlexRay将会大量应用
（4）越来越多的车型会集成带MOST的网关
（1）网关功能复杂化：集成越来越多的各种总线标准
（2）CAN增多，主流车厂匹配带6路CAN的网关
（3）下一代汽车总线FlexRay将会大量应用
（4）越来越多的车型会集成带MOST的网关
●典型网关拓扑
●(Audi-A8) 网关拓扑
诊断测试报告
●(PQ35) 网关拓扑
◆国际上主流车型都将不同功能的总线分开，即使相同的总线波特率，也不放到一起，这样划分的原因如下：
1、避免不同系统之间产生相互影响。
2、控制策略相对集中，对各个节点要求降低，综合成本降低。
3、总线负载更为合理
4、这种设计容易裁剪和扩展，这种思路不单纯为一种车型考虑，而是一种平台设计的思想。
1、避免不同系统之间产生相互影响。
2、控制策略相对集中，对各个节点要求降低，综合成本降低。
3、总线负载更为合理
4、这种设计容易裁剪和扩展，这种思路不单纯为一种车型考虑，而是一种平台设计的思想。
网关产品介绍
●3 x CAN-Transceiver high speed 500 kBaud
●看门狗
●石英晶体振荡器
●12k EEPROM
●电源及其管理电路
●联接器
●外壳
●共模电感
●中控芯片（支持5路CAN）
●二极管、三极管、匹配电阻及电容
●电路板
网关集成电源管理模块测试
●CAN总线
●各个负载均带有保护，并可进行故障诊断
●带有bootloader
●带有网络管理、诊断、EOL
●嵌入式系统
●相关产品：网关，液晶仪表（内置网关）……
国内某车厂高端乘用车网关，带有 国内某车厂新能源汽车全液晶仪表 基于NECV850平台6路CAN和2路LIN网关平
OSEK操作系统 带有操作系统、内置网关 台，08年此硬件平台完成PQ35平台车型
6路CAN 网关B样件功能
带有Bootloader
带有网络管理
●2 x CAN-Transceiver low speed 100 kBaud●各个负载均带有保护，并可进行故障诊断
●带有bootloader
●带有网络管理、诊断、EOL
●嵌入式系统
●相关产品：网关，液晶仪表（内置网关）……
OSEK操作系统 带有操作系统、内置网关 台，08年此硬件平台完成PQ35平台车型
6路CAN 网关B样件功能
带有Bootloader
带有网络管理
网关硬件构成
●3 x CAN-Transceiver high speed 500 kBaud
●看门狗
●石英晶体振荡器
●12k EEPROM
●电源及其管理电路
●联接器
●外壳
●共模电感
●中控芯片（支持5路CAN）
●二极管、三极管、匹配电阻及电容
●电路板
网关软件实现
●基于OSEK 操作系统平台
●网关主要功能
（1）通信功能
网关与舒适CAN、动力CAN、仪表CAN、信息CAN、诊断CAN（可包括扩展CAN+2LIN）等总线进行信息交互。按照车厂规定路由规则进行数据转发及并信号超时处理。
（2）网络管理
包括直接网络管理、间接网络管理
并对ECU单线诊断、及总线故障进行自检与自恢复处理。
进行网络睡眠唤醒处理。
（3）诊断
诊断地址分配、诊断报文转发、诊断数据管理、自诊断
总线测试
（1）通信功能
网关与舒适CAN、动力CAN、仪表CAN、信息CAN、诊断CAN（可包括扩展CAN+2LIN）等总线进行信息交互。按照车厂规定路由规则进行数据转发及并信号超时处理。
（2）网络管理
包括直接网络管理、间接网络管理
并对ECU单线诊断、及总线故障进行自检与自恢复处理。
进行网络睡眠唤醒处理。
（3）诊断
诊断地址分配、诊断报文转发、诊断数据管理、自诊断
总线测试
测试环境搭建
1）物理层测试
2）链路层测试
3）通信数据测试
4）诊断测试
5）网络管理测试
6）网关整车集成测试
Operating_voltage_range Voltage_range_raise Oscillator Ｗakeup Time
2）链路层测试
3）通信数据测试
4）诊断测试
5）网络管理测试
6）网关整车集成测试
物理层、链路层、整体测试用例与报告

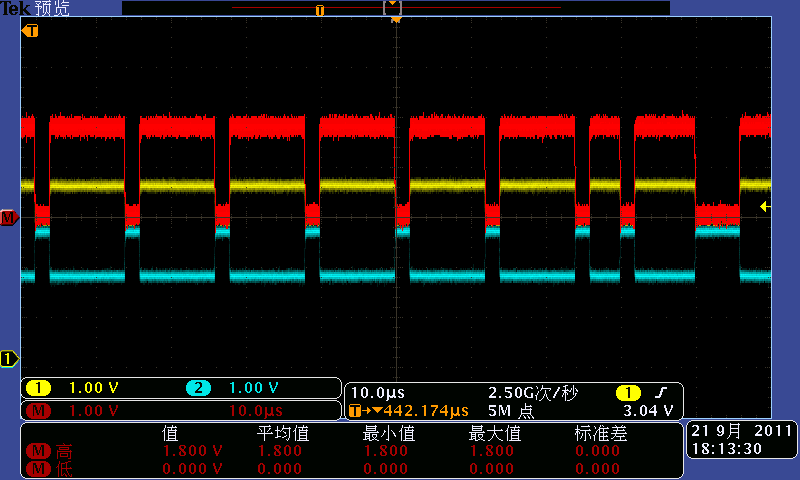

Bit Time 测试 CAN Diff CAN H CAN L
网关集成电源管理模块测试
网络管理测试用例与报告

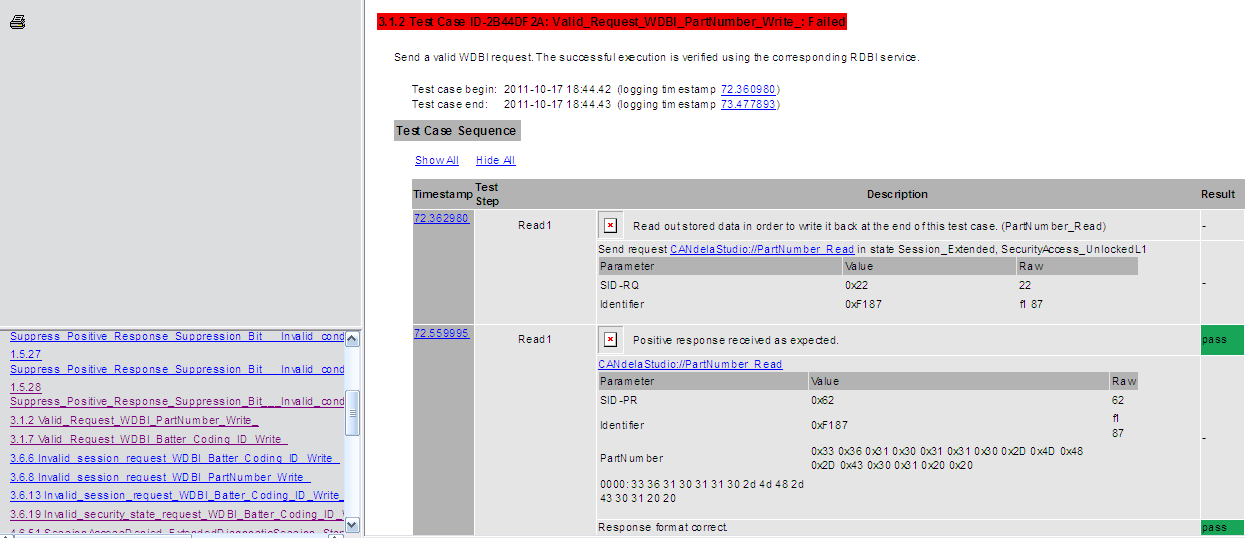

诊断测试报告
设计验证试验及产品验证试验
